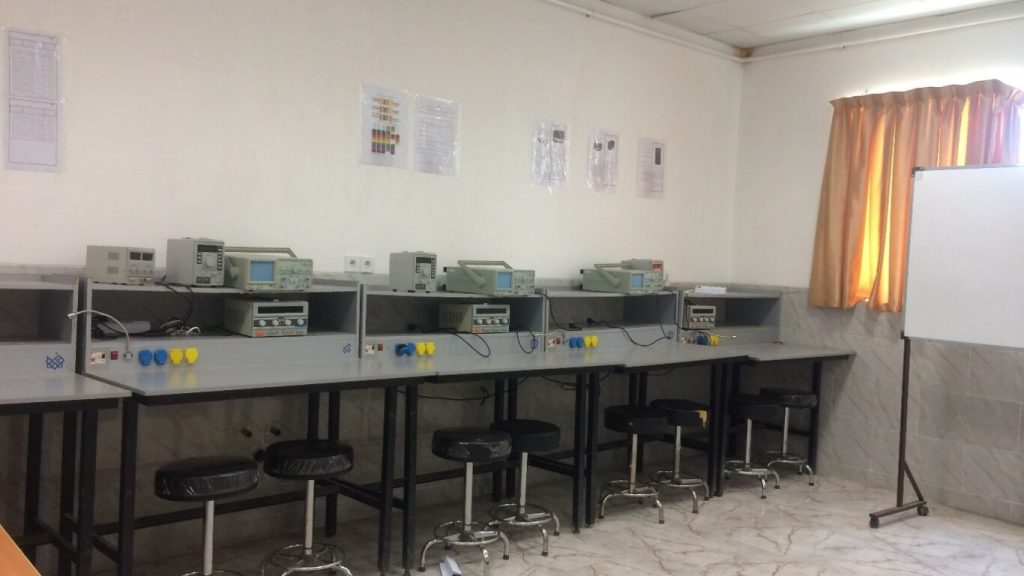

شرح مختصر آزمایشگاه:
در این آزمایشگاه مبانی درس مدار پالس طی آزمایش های مختلفی مورد تحلیل و بررسی قرار میگیرد.
هدف درس: تمرین عملی, تقویت و توسعه آموخته های درس مدار پالس و دیجیتال
در پایان این درس دانشجویان به طور کامل طراحیهای مختلف مدارات مولتی ویبراتور را فرا میگیرند.
سرفصل های مورد بررسی به شرح ذیل میباشد:
- بررسی مدارهای مشتقگیر و انتگرالگیر RC
- فیلتر بالاگذر و پایینگذر RC
- فیلتر بالاگذر و پایینگذر به کمک آپامپ ۷۴۱
- بررسی مشخصه زمانی دیود و ترانزیستور
- آشنایی کامل با انواع مولتیویبراتور.
- آشنایی با مدار اشمیتتریگر.
- بکارگیری آی سی ۵۵۵ در ساخت اشمیت تریگر و مولتیویبراتورها.
- بکارگیری گیت NOT و NAND در ساخت مولتیویبراتورها.
تجهیزات آزمایشگاه:
• اسیلوسکوپ
• منبع تغذیع DC دوبل
• فانکشن ژنراتور
• مولتی متر
• بردبرد
•باکس مدارات مربوطه
اسیلوسکوپ:
اسیلوسکوپ یک دستگاه اندازه گیری است که از آن برای مشاهده شکل موجها و اندازه گیری ولتاژ و زمان متناوب، اختلاف فاز و همچنین مشاهده منحنی مشخصه ولت-آمپر عناصر نیمه هادی مانند دیود و ترانزیستور استفاده میشود.
منبع تغذیه DCدوبل
این دستگاه دارای خروجی تثبیت شده ولتاژ و جریان بوده و قادر به تولید ولتاز خروجی DC و جریان خروجی DC است. شکل زیر نمای یک منبع تغذیه DC را نشان میدهد که قادر به تولید ولتاژخروجی DC بین صفر تا ۳۰ ولت و جریان خروجی DC بین صفر تا ۳ ٖآمپر در هر کانال به صورت مجزا میباشد.
سیگنال ژنراتور:
این دستگاه انواع سیگنال های سینوسی، مثلثی و مربعی را تولید نموده و میتوان فرکانس موردنظر را در یک محدوده فرکانسی تنظیم کرد و همچنین قابلیت تنظیم دامنه و ولتاز Offset را دارد. شکل های زیر نمونه هایی از سیگنال ژ نراتوررا نمایش میدهد.
مولتی متر دیجیتال:
مولتی متر دیجیتال کمیت های اندازه گیری شده را به صورت رقم و یا ارقامی بر روی صفحه نمایش نشان میدهد و معمولا واحد کمیت اندازه گیری شده را نیز به طریق مناسبی نمایش میدهد.
بردبورد:
نوعی برد الکترونیکی است(مانند بردهای سوراخ دار) که به وسیله آن می توان اجزای الکترونیکی متعدد را به یکدیگر متصل کرد.
باکس مدارات مربوطه:
این باکس شامل انواع مدارات مولتی ویبراتور و اشمیت تریگر به کمک ترانزیستور، گیتهای منطقی و آی سی ۵۵۵ می باشد. شکل زیر نمونهای از این باکس را نشان می دهد.
